Sistema de filtragem - parte V (jun/2023)

Filtro de Tela

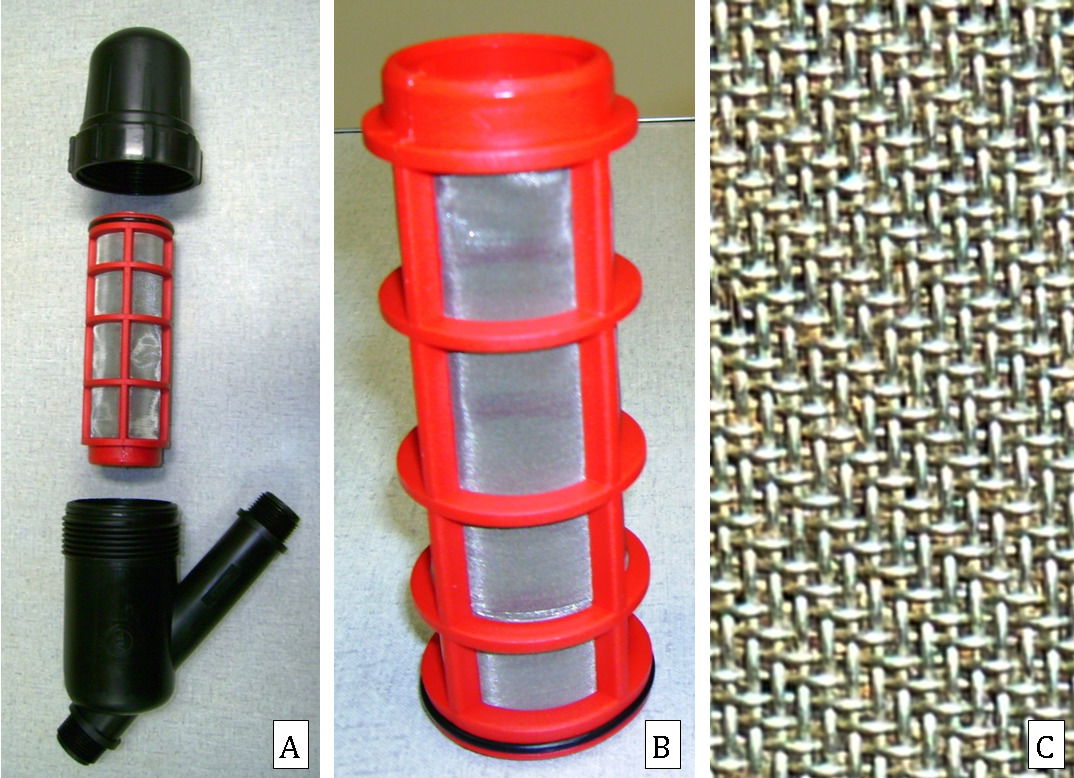

Esse tipo de filtro possui corpo metálico ou plástico e, em seu interior, um suporte revestidode tela , frequentemente usado para reter partículas inorgânicas. Independentementeda qualidade da água, o uso de filtro de tela é uma exigência mínima para qualquersistema de irrigação localizada.

O filtro de tela possui elevada eficiência de lavagem e baixa eficiência de filtragem, poisoferece uma única possibilidade de reter a sujeira, atuando como filtro de superfície. Dessaforma, filtros de tela são mais indicados para águas mais limpas, cujo risco de entupimento ébaixo e onde praticamente inexiste material orgânico em suspensão.

Os filtros de tela devem, ainda, ser instalados sempre depois dos filtros de areia e, sehouver a prática de fertirrigação, depois dos injetores de fertilizantes. No primeiro caso, considerandoa possibilidade de algum grânulo de areia se desprender e, no segundo caso, considerandoa possibilidade de não haver a completa solubilidade dos fertilizantes.

Há no mercado vários modelos desses filtros, com tela de aço-inoxidável ou plástico ediferentes tamanhos e áreas de filtragem total e efetiva, faixas de vazão e pressão de serviço.Podem também ser instalados em conjuntos de filtros paralelos de forma a atender a vazão deprojeto.

A área total de filtragem é dada pelas próprias dimensões da superfície da tela. No entanto,a área efetiva de filtragem é dada pela área total de filtragem menos a área ocupada pelosuporte da tela.

Assim como os filtros de areia, os filtros de tela têm o valor de perda de carga inicialfornecido pelo fabricante em função da vazão. Quando a perda de carga atinge valores de 2 a3 mca a mais do que a perda de carga inicial, faz-se necessária a limpeza.

Para os filtros de limpeza manual basta retirar o elemento filtrante e lavá-lo com águacorrente. Em sistemas automáticos a limpeza é realizada com base em valores pré-fixados dediferença de pressão entre a entrada e saída do filtro. A limpeza também é realizada por inversãodo fluxo e abertura de válvulas de drenagem.

Os filtros de tela devem ter orifício de passagem igual ou inferior a 1/7 do diâmetro dogotejador e igual ou inferior a 1/5 do diâmetro do microaspersor. Nesse caso, para recomendarum filtro de tela em mesh deve-se recorrer também à Tabela 11.2. Por exemplo, para umgotejador com diâmetro igual a 0,5 mm, o filtro de 150 mesh (0,1 mm) é o mais indicado. Asuperfície da tela (área efetiva) é dada pela razão entre vazão (acrescida de 10%) e velocidade.Recomenda-se que a velocidade de filtragem não seja superior a 0,6 m s-1.
