Linhas laterais (jan/2022)

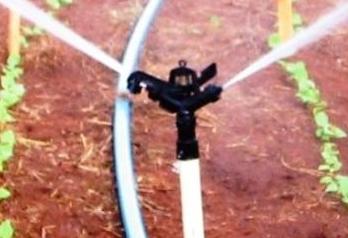

Na linha lateral são instalados os aspersores, distribuídos igualmente em toda a sua extensão, em distâncias múltiplas de seis devido ao comprimento padrão das tubulações. Preferencialmente, ela deve estar em nível, podendo haver situações nas quais terá que ser dimensionada para condições de aclive ou declive.

Texto de ExemploNo dimensionamento de uma linha lateral é necessário calcular a perda de carga com base na vazão total que a mesma irá transportar e no seu comprimento. A variação entre vazões dos aspersores não pode ser superior a 10%. Para que isso ocorra, deve-se dimensionar um diâmetro de tubulação tal que não permita uma variação de pressão entre o primeiro e o último aspersor maior do que 20% da pressão de serviço (PS) dos mesmos.

Ocorre que o aspersor localizado na parte central da linha trabalha com a pressão mais adequada, enquanto que o primeiro e o último aspersores trabalham com pressões superiores e inferiores, respectivamente, dentro dos 20% permitidos. Quando não houver alternativa a não ser instalar a linha lateral em aclive ou em declive, considera-se esse desnível, não devendo a perda de carga máxima ultrapassar 20% da pressão de serviço, adicionando (em caso de aclive) ou subtraindo (em caso de declive) o valor da variação do desnível da área.

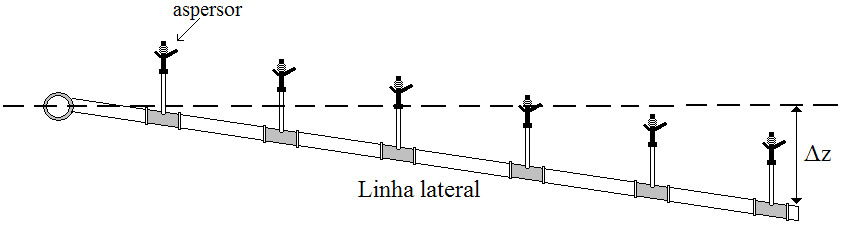

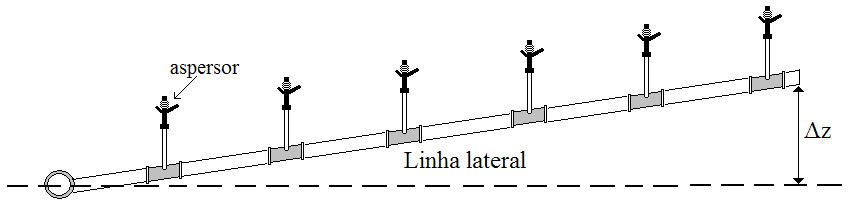

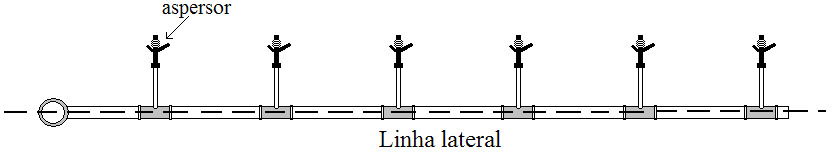

A linha lateral pode ter um ou mais diâmetros, dependendo das características do projeto. A perda de carga pode ser calculada, entre outras equações, pela equação de Hazen-Willians. As linhas laterais podem estar em nível, em aclive ou mesmo em declive:
